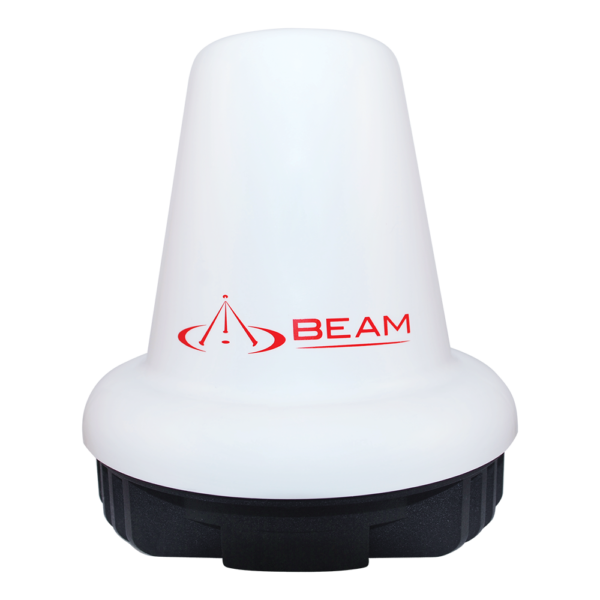

L’antenna attiva Inmarsat Mast ISD710 è un’antenna per uso marittimo per il servizio Inmarsat GSPS e sebbene progettata principalmente per applicazioni marittime, può essere utilizzata anche in applicazioni fisse o mobili.
Le connessioni dell’antenna (GSPS e GPS) sono protette dall’ambiente con la sua solida staffa fissata all’antenna. Il sistema di montaggio su asta è progettato in modo tale che i cavi possano essere fatti passare attraverso un palo in PVC e quindi fissati direttamente all’antenna mantenendo i cavi e il connettore protetti dall’ambiente. ISD710 funziona con tutti i terminali Beam Inmarsat IsatDock e Oceana, tuttavia DEVE essere utilizzato solo con cavi per antenna ACTIVE certificati Beam.
Funzionalità chiave
• Omologato tipo Inmarsat
• Custodia marina di alta qualità
• Antenna attiva
• Montaggio su palo / palo
• SMA / SMA
• Omni direzionale
• Garanzia di riparazione o sostituzione di 12 mesi
• Antenna attiva
• Montaggio su palo / palo
• SMA / SMA
• Omni direzionale
• Garanzia di riparazione o sostituzione di 12 mesi
Generale
| Rapporto assiale di impedenza di uscita RF | 50 Ohm |
| Ambiente operativo previsto | Marittimo |
| Tipo di apparecchiatura | Stazione base mobile o fissa |
| Banda operativa | ≤ 4 dB, 0 ° ≤ 0 ≤ 85 ° |
| Banda estesa | ≤ 6dB, 0 ° ≤ 0 ≤ 85 ° |
| Descrizione dell’antenna | Tipo marittimo |
Frequenza
| Inmarsat Transmit (operativo) | 1626,5 a 1660,5 MHz |
| Inmarsat Transmit (esteso) | Da 1668,0 a 1675,0 MHz |
| Inmarsat Ricevi (operativo) | Da 1525,0 a 1559,0 MHz 1575,42 ± 10,25 MHz (GPS L1) |
| Inmarsat Ricevi (esteso) | Da 1518,0 a 1525,0 MHz |
Ambientale
| Temperatura | Gradi ºC | Gradi ºF |
| Operativo | Da -40 a +70 | Da -40 a +158 |
| Specifica nautica IEC 60945 | Da -25 a +55 | Da -13 a +131 |
Fisico
| Dimensioni | mm | pollici |
| Antenna | 207 x 142 x 142 | 8,15 x 5,60 x 5,60 |
| Scatola | 260 W x 210 P x 170 H | 10,23 L x 8,27 P x 6,69 H |
| Staffa di montaggio (diametro) | 35,56 mm | 1,4 pollici |
| Palo di montaggio (diametro raccomandato) | 25,4 | 1 |
| Peso | kg | lbs |
| Antenna | 0.87 | 1.92 |
| Scatola | 1.11 | 2.25 |
Connettori
| Inmarsat (GSPS) | SMA femmina |
| GPS | SMA femmina |
Cosa è incluso:
- Antenna Attiva
