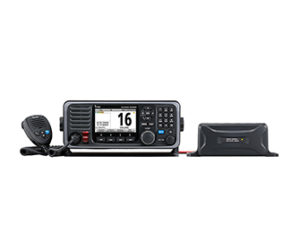

Radio VHF GMDSS con DSC di classe A
Il GM600 è un radiotelefono VHF GMDSS (Global Maritime Distress and Safety System) che può essere utilizzato come parte dell’apparecchiatura del sistema GMDSS richiesto dalla SOLAS o da molte normative marittime nazionali. Se installate con la radio GM800 MF/HF, le radio GM600 e GM800 forniscono una stazione radio GMDSS VHF, MF e HF ideale.
Soddisfa i severi requisiti ambientali
Il GM600 ha superato rigorosi test ambientali e processi di garanzia della qualità. Il GM600 è progettato per fornire un funzionamento affidabile e una lunga durata in ambienti marittimi difficili.
Infatti, il pannello frontale ha una protezione IPX7 (1 m di profondità dell’acqua per 30 minuti) e il pannello posteriore ha un rivestimento resistente alla corrosione.
Soddisfa ITU-R M.493-13 DSC
Il DSC integrato fornisce comunicazioni automatizzate di soccorso e sicurezza. Il ricevitore di sorveglianza DSC dedicato monitora continuamente il canale di chiamata DSC (CH70). È possibile memorizzare un totale di 100 numeri MMSI per chiamate DSC (ID individuale: 75, Gruppo: 25) con un nome ID di 10 caratteri. L’uso della modalità DSC Task fornisce un funzionamento DSC diretto.
Esempio di funzionamento della modalità attività DSC
Quando si riceve una chiamata DSC, viene visualizzata una finestra a comparsa. Premere il pulsante [Accetta] per inviare la conferma alla postazione chiamante.
Dopo aver inviato o ricevuto una chiamata DSC, la radio entra in modalità attività DSC. Premere il pulsante [Prossima attività] per selezionare un’altra attività. È possibile memorizzare fino a 7 attività.
LCD TFT a colori con ampio angolo di visione da 4,3 pollici
Il display LCD TFT a colori da 4,3 pollici offre un angolo di visione molto ampio di quasi 180 gradi e visualizza caratteri ad alta risoluzione e icone di funzione. Anche quando la radio è installata sul quadro strumenti, l’operatore può riconoscere chiaramente le informazioni sul display da vari angoli di visione. Il display della modalità notturna garantisce una buona leggibilità in un luogo buio.
Fornisce un audio forte e chiaro
L’altoparlante interno del GM600 migliora l’intelligibilità delle chiamate ricevute. Adottando un nuovo cono dell’altoparlante in carta impermeabile, l’altoparlante offre una qualità audio superiore con un’ampia gamma di frequenze e una risposta in frequenza piatta. Inoltre, la radio offre un potente audio da 10 W quando è collegata a un altoparlante esterno.
Interfaccia utente intuitiva
Una combinazione del tastierino direzionale e dei tasti funzione fornisce un funzionamento semplice. Le 12 funzioni principali sono assegnate ai tasti funzione (nella parte inferiore del display) e commutate con i tasti sinistro e destro. La tastiera chiaramente etichettata fornisce un accesso diretto. Il pulsante CH16 offre l’accesso one-touch al CH16.
Convertitore CC-CC PS-310
Il convertitore CC-CC opzionale PS-310 fornisce un’alimentazione stabile di 12,6 V al GM600 da una fonte di alimentazione a 12 V o 24 V (a seconda della versione) e fornisce una connessione di terra flottante. Il PS-310 protegge la radio da momentanee interruzioni di corrente. Il PS-310 deve essere utilizzato con il GM600 per la conformità alla certificazione MED.
Altre caratteristiche
- Interfaccia IEC 61162-1 per ricevitore GNSS
- Supporta i nuovi canali nautici a quattro cifre* in vigore dal 1° gennaio 2017
Generale
| Intervallo di frequenze | TX | 156,025–161,600 MHz |
|---|---|---|
| RX | 156,025–162,000 MHz | |
| DSC | 156,525 Mhz | |
| Canali utilizzabili | canali INT | |
| Tipo di emissione | 16K0G3E (FM), 16K0G2B (DSC) | |
| Requisiti di alimentazione | GM600 | 13,8 V CC |
| Tensione di ingresso PS-310 #01 | 24 V CC (21,6–31,2 V) | |
| Tensione di ingresso PS-310 #02 | 12 V CC (10,8–15,6 V) | |
| Assorbimento di corrente (con PS-310 #01) |
Uscita TX 25 W | 3,3 A (circa) |
| RX max. Audio | 2,0 A (circa) | |
| Intervallo operativo di temperatura | da –15°C a +55°C | |
| Impedenza dell’antenna | 50Ω (SO-239) | |
| Peso (circa) | GM600 | 1600gr |
| PS-310 | 930 gr | |
| Dimensioni (L×A×P) (sporgenze non incluse) |
274×114×121,5 mm | |
| Formato ingresso/uscita IEC 61162-1 | Ingresso | RMC, GGA, GNS, GLL, VTG |
| Produzione | DSC, DSE | |
Trasmettitore
| Potenza di uscita | 25 W, 1 W |
|---|---|
| Massimo. deviazione di frequenza | ±5,0 kHz |
| Errore di frequenza | Meno di ±0,5 kHz |
| Emissioni spurie | Meno di 0,25 μW |
| Potenza del canale adiacente | Più di 70 dB |
| Modulazione residua | Più di 40 dB |
| Distorsione armonica audio | Meno del 10% (a 1 kHz, deviazione del 60%) |
Ricevitore
| Frequenza intermedia | 30,15 MHz, 450 kHz (1°/2°) | |
|---|---|---|
| DSC | 46,35 MHz, 450 kHz (1°/2°) | |
| Sensibilità (20 dB SINAD) | Meno di –7 dBμ fem. tip. | |
| DSC (1% BER) | Meno di –7 dBμ fem. tip. | |
| Sensibilità allo squelch | Meno di –2 dBμ fem | |
| Selettività per canale adiacente | Più di 75 dB | |
| DSC | 73 dBμ fem | |
| Risposta spuria | Più di 75 dB | |
| DSC | 73 dBμ fem | |
| Intermodulazione | Più di 75 dB | |
| DSC | 73 dBμ fem | |
| Ronzio e rumore | Più di 40 dB | |
| Potenza di uscita audio | Altoparlante esterno | 10,0 W (al 10% di distorsione con carico di 4 Ω) (#05 EUR) Più di 10,0 W (AF VOL MAX Level ) (#13 EXP) |
| Altoparlante interno | 2 W (con distorsione del 10%) | |
Classificazione IP applicabile
| Standard di protezione dall’ingresso | |
|---|---|
| Acqua | IPX7* (1 m di profondità in acqua per 30 minuti) |
* Solo per pannello frontale.
Misurazioni effettuate in conformità con EN 301 925. Queste specifiche sono descritte quando il GM600 viene utilizzato con il PS-310. Tutte le specifiche indicate sono soggette a modifiche senza preavviso o obbligo.
- Microfono a mano, HM-214V
- Cavo di alimentazione CC
- Kit staffa di montaggio
