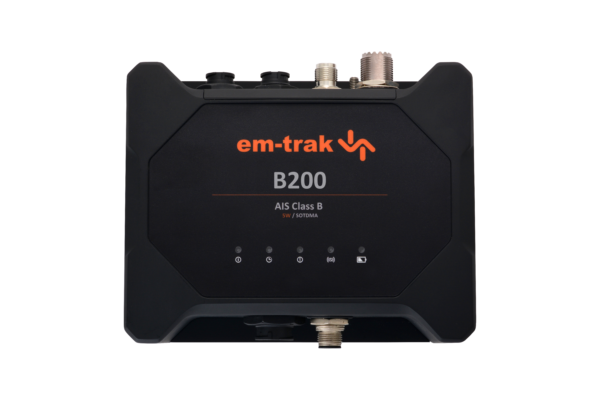

em-trak B200 CLASSE B 5W / SO (con back-up di alimentazione della batteria)

Em-trak B200 è una classe AIS prioritaria ad alta potenza di trasmissione (5 W) con back-up di alimentazione della batteria di emergenza interna che consente il funzionamento continuo fino a 12 ore e il funzionamento di sola trasmissione di emergenza fino a 120 ore fornendo sicurezza critica in caso di perdita di potenza della nave.

Resistente all’acqua e rinforzato per funzionare in modo continuo e affidabile per anni negli ambienti marini più estremi accoppiato con la connettività plug-and-em em trak e riproduzione a qualsiasi sistema di visualizzazione che include sia WiFi che Bluetooth per rendere la connessione a qualsiasi sistema di visualizzazione o app semplice e veloce.

Il B200 è disponibile dal 1 marzo 2020.

CARATTERISTICHE

Certificato AIS Classe B – SOTDMA 5W
Resistente e impermeabile agli ambienti estremi: acqua (IP67), umidità, urti, vibrazioni, temperature
GPS di ultima generazione ad alte prestazioni
Backup interno della batteria fino a 120 ore di funzionamento: la carica viene mantenuta automaticamente dall’alimentazione principale dell’imbarcazione e passa automaticamente alla batteria in caso di smarrimento
Connettività wireless WiFi e Bluetooth

NMEA0183 e NMEA2000
Basso consumo energetico
Protezione anti-manomissione
Schermatura RF migliorata per proteggere dalle interferenze elettromagnetiche
Protezione da sovratensione integrata

SPECIFICHE FISICHE E AMBIENTALI
Dimensioni (lxhxp) – 170 x 140 x
69 mm Peso – 695 g
Temperatura di funzionamento – Da -25 ° C a + 55 ° C
Temperatura di stoccaggio – Da -25 ° C a + 70 ° C
Protezione dell’ingresso – IPx6 e IPx7

SPECIFICHE ELETTRICHE
Tensione di alimentazione – 12V o 24V DC
Range di tensione di alimentazione – 9.6V – 31.2V DC
Corrente media (a 12V) – 240mA (1.6A durante la carica della batteria)
Corrente di picco – 3.85A
Consumo medio (a 12V) – 2.9W ( 19,2 W durante la ricarica della batteria)
Isolamento galvanico – solo ingressi NMEA 0183, NMEA 2000, porta antenna VHF
Capacità batteria – 4600 mAh
Tipo batteria –
Batteria ricaricabile agli ioni di litio 3,7 V (durata operativa predefinita) – 48 ore

CONNETTORI
Antenna VHF – SO-239
GNSS –
Potenza TNC – Multipolare circolare
NMEA 0183 a 2 vie / modalità silenziosa – Multipolare circolare a 12 vie
NMEA 2000 – Connettore Micro-C a 5 vie
USB – USB Micro-B

INTERFACCE DEI DATI
NMEA 0183 – 2 x porte bidirezionali
NMEA 2000 – NMEA 2000 Ed 3.101, LEN = 1
USB – Porta COM virtuale per PC per dati NMEA 0183
Wi-Fi – IEEE 802.11 (a / b / g), client e punto di accesso modalità supportata (2 connessioni in modalità punto di accesso)
Bluetooth – BT Classic 4.0, 7 connessioni simultanee

CONFORMITÀ STANDARD
Norme AIS – IEC 62287-2 Ed. 2. ITU-R M.1371.5
Standard di sicurezza del prodotto – EN60950-1 2006 + A11: 2009 + A1: 2010 + A12: 2011 + A2: 2013 EN62311: 2008
Standard ambientali – IEC 60945 Ed. 4
Standard di interfaccia dati seriali – IEC 61162-1 Ed 5.0. IEC 61162-2 Ed 1.0
NMEA 2000 – NMEA 2000 Ed 3.101
Standard di prestazione GNSS – IEC 61108-1 Ed 2.0. IEC 61108-02 Ed 1.0

Sistemi GNSS supportati – Canali GPS, GLONASS, BeiDou, Galileo
(due di qualsiasi combinazione, tre compresi GPS, Galileo)
– 72
Antenna interna / esterna – Solo esterno
Tempo di prima riparazione da avvio a freddo – 26s

VHF
TRANSCEIVER Schema di accesso VDL – SOTDMA
Frequenza operativa – 156,025 MHz – 162,025 MHz Frequenza di
banda canale –
Ricevitori / trasmettitori 25kHz – 2 x ricevitori, 1 x
sensibilità ricevitore AIS trasmettitore (20% PER) – -111dBm
Potenza trasmettitore AIS – 5W (+ 37dBm)

Pulsanti INTERFACCIA UTENTE –
Indicatori modalità silenziosa integrata – Alimentazione, timeout trasmissione, errore, modalità silenziosa

Dimensioni antenna GNSS – 85 x 70 mm
Peso –
470 g Protezione ingresso –
Montaggio IPx6 e IPx7 – Montaggio su palo 14 TPI da 1 pollice richiesto
Sistemi GNSS supportati – GPS, GLONASS, Galileo, BeiDou

Cosa è incluso?

1 ricetrasmettitore AIS
1 x antenna GPS
1 cavo di alimentazione (2 m)
1 cavo USB
1 x staffa antimanomissione
2 x piastre anti-manomissione
1 x Fixing Pack
1 x modello di montaggio

em-trak B200 - Product Datasheet	Scarica
